Illustrationsplaner/Illustrationskarta för detaljplan i QGIS

Från detaljplan i Focus Detaljplan Total till illustrationskarta i QGIS.

Från detaljplan i Focus Detaljplan Total till illustrationsplan/illustrationskarta i QGIS.

Jag har tidigare skrivit ett inlägg om att rita detaljplaner i QGIS. Men att rita detaljplaner är inte det enda man gör när man tar fram en detaljplan.

Man ritar även illustrationsplaner/illustrationskartor för att, bland annat, i tidigt skede undersöka olika utvecklingsmöjligheter, och under planarbetet illustrera de utvecklingsambitioner som ligger till grund för detaljplanen, samt skapa tydlighet avseende detaljplanens konsekvenser för berörda parter.

QGIS som illustrationsverktyg

Just nu sitter jag och laborerar med att ta fram just illustrationsplaner i QGIS.

Lite kort om QGIS

För den som inte är insatt i vad QGIS är, kan jag lite kort nämna att det är en GIS-programvara i stil med ArcGIS, men programmet är gratis och baseras på öppen källkod. Programmet använd bland annat av ett flertal svenska kommuner, statliga myndigheter, och Boverket och Lantmäteriet jobbar aktivt med att producera underlag om lätt kan användas i QGIS.

Illustrationsplan i QGIS

Om det går eller inte att ta fram illustrationer i QGIS, är inte frågan - det går givetvis att ta fram illustrationsplaner i QGIS.

Tröskeln, om man vill börja arbetet med att illustrera i QGIS, handlar framförallt att hitta ett effektivt arbetssätt, samt skapa lager och skapa stilar som är lämpliga för illustrationsarbetet (precis som i vilken annan programvara).

Därför har jag påbörjat ett arbete med att ta fram stilmallar och lager (samt laborera med ordningen på lager) som jag senare kan återanvända i andra projekt.

Mitt arbetssätt

Konkret ser mitt arbetssätt, för tillfället, ut så här när jag ska påbörja ett nytt illustrationsarbete i QGIS:

  1. Jag har en antal grundläggande shape-filer (namngivna på ett logiskt sätt som gör det lätt att koppla till rätt stilfil och sortera i rätt ordning) som jag återanvänder, alternativt kopierar.
  2. Stilfiler med stilinformation (namngivna på ett logiskt sätt som gör det lätt att koppla till rätt shape-fil) .
  3. En QGIS-projektfil med förinställd ordning på lagerna.

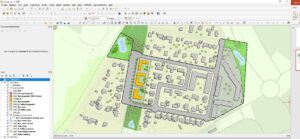

Illustration i QGIS med testlager

Illustration i QGIS med testlager och teststilsättning.

Resultat av illustrationsarbetet i QGIS

I detta projekt har jag använt mig av öppna data från Helsingborg Stad. För plankartan har jag testat Focus Detaljplan Total. För illustrationsplanen har jag använt QGIS.

Nedan syns det färdiga resultatet.

Plankarta (mycket förenklad) i Focus Detaljplan Total.

Plankarta (mycket förenklad) i Focus Detaljplan Total.

Illustrationsplan/Illustrationskarta i QGIS.

Illustrationsplan/Illustrationskarta i QGIS.

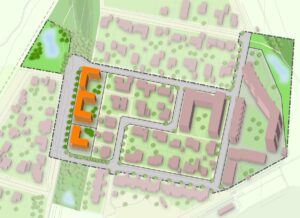

Illustrationskarta i QGIS - Exempel med 2,5D och lite annat

Illustrationskarta i QGIS - Exempel med 2,5D och lite annat.

Avslut

Var för använder jag då inte Focus Detaljplan Totalt, AutoCAD eller annan programvara för illustrationer?

Det handlar framförallt om att jag ser QGIS som ett av de centralaste verktyg i mitt arbete, och att jag därför så långt som möjligt vill använda samma verktyg hela vägen.
